GHD卧式双轴型减速机
  • 产品名称： GHD卧式双轴型减速机
  • 浏览次数：1193次
  • 产品简介：轮减速机作用是通过机械传动装置来降低电机的转速。增加转矩。影响其噪声、平稳性及使用寿命最重要的因素就是齿轮。一个有着质量优良的部件的齿轮减速机会给你带来更长的使用
  • 欢迎QQ在线咨询优昂客服 欢迎QQ在线咨询优昂客服
产品介绍：
  • 产品咨询内容： 联系人：
    手 机： 验证码：

  • 扭矩表
    ■GHD臥式直結型齒輪減速機

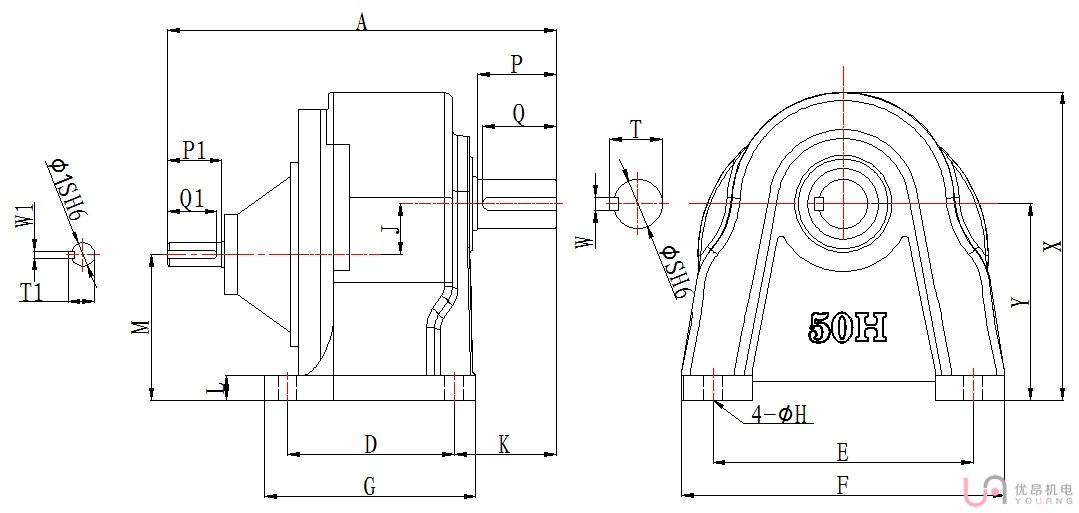

    尺寸表

    馬力 減速比 型號 A D E F G H J K L M X Y 重量KG
    100W
    1/8HP    		 3-50 18 168 40 110 135 65 9 16 45 10 72.5 132 88.5 3
    60-200 22 200 65 130 160 90 110 18.2 56 15 80 152 97.5 4
    200W
    1/4HP    		 3-10 18 168 40 110 135 65 9 16 45 10 72.5 132 88.5 3
    15-90 22 200 65 130 160 90 11 18.2 56 15 80 152 97.5 5
    100-200 28 258 90 140 180 120 110 20.8 65 15 95.2 180 116 7
    400W
    1/2HP    		 3-10 22 207 65 130 160 90 11 18.2 56 15 80 152 97.5 6
    15-90 28 263 90 140 180 120 11 20.8 65 15 95.2 180 116 7
    100-200 32 300 130 170 215 160 13 30.2 76 25 108.5 210 138.5 12.6
    750W
    1 HP    		 3-25 28 269 90 140 180 120 11 20.8 65 15 95.2 180 116 7
    30-120 32 310 130 170 215 160 13 30.2 76 25 108.5 210 138.5 14.6
    125-200 40 336 150 210 260 185 15 42.2 85 25 117.8 248 160 35
    1500W
     2 HP    		 3-25 32 320 130 170 215 160 13 30.2 76 25 108.5 210 138.5 14.6
    30-120 40 350 150 210 260 185 15 42.2 85 25 117.8 248 160 35
    2200W
    3 HP    		 3-60 40 360 150 210 260 185 15 42.2 85 25 117.8 248 160 35
    70-120 50 410 170 265 330 220 19 51.7 104 30 148.6 315 200 43
    3700W
    5 HP    		 3-25 40 360 150 210 260 185 15 42.2 85 25 117.8 248 160 35
    30-80 50 410 170 265 330 220 19 51.7 104 30 148.6 315 200 43



    入力軸尺寸

    入力軸 鍵槽 鍵
    KW S1h6 P1 W1 T1 Q1 SPEC
    0.1/0.2 14 25 5 16 22 5*5*22
    0.4 14 30 5 16 26 5*5*25
    0.75 19 40 3 21.5 35 6*6*35
    1.5 24 50 8 27 45 8*7*45
    2.2 28 60 8 31 50 8*7*50
    3.7 28 60 8 31 50 8*7*50



    出力軸尺寸

    出力軸 鍵槽 鍵
    Sh6 P W T Q SPEC
    18 30 5 20 25 5*5*25
    22 40 7 25 35 7*7*35
    28 45 7 31 40 7*7*40
    32 55 10 35.5 50 10*8*50
    40 65 10 43.5 60 10*8*60
    50 80 14 54 75 14*9*75


    1、 其在低噪声、小振动、重量轻及体积小方面具有卓越特性；

    2、 全铝合金外壳，具有独特的防潮、防水、防尘设计；

    3、 防护等级：IP55保护等级，F级绝缘等级；

    4、 国际性统一IEC尺寸，用，方便各产品互换；

    5、 独特的槽压铸铝转子，起动转矩大，惯性小，减少起动停止时间；

    齿轮减速电机性能特点：

    1、产品型号齐全：100w-3700w,速比1：3.5...1800（可定做速比为1：10，1：20  正数比减速器）。

    2、使用电压：三相50HZ包括（220V 380V）；

    三相60HZ包括（220V 380V 440V）；

    单相50HZ包括（110v 220V）；

    单相60HZ包括（110V 220V）；

     3、使用环境:温度-10℃TO+40℃，使用环境湿度在90％以下。
